Entnahmegreifer-Teile zum neuen Werkzeug
Nester, Finger, Sauger- und Sensorhalter für Ihren vorhandenen Profilrahmen – wärmefest gedruckt, Gewindeeinsätze gesetzt, aus der STEP-Datei Ihres Formteils.
Kontur aus Ihrem Formteil
Nester und Greiffinger folgen der Kontur aus Ihrer STEP-Datei. Das Formteil liegt definiert, auch wenn es noch warm ist.
Sauger, Sensoren, Anguss
Halter für Sauger und Sensoren und der Adapter für den Angussgreifer passen auf Ihren vorhandenen Profilrahmen.
Einsätze gesetzt

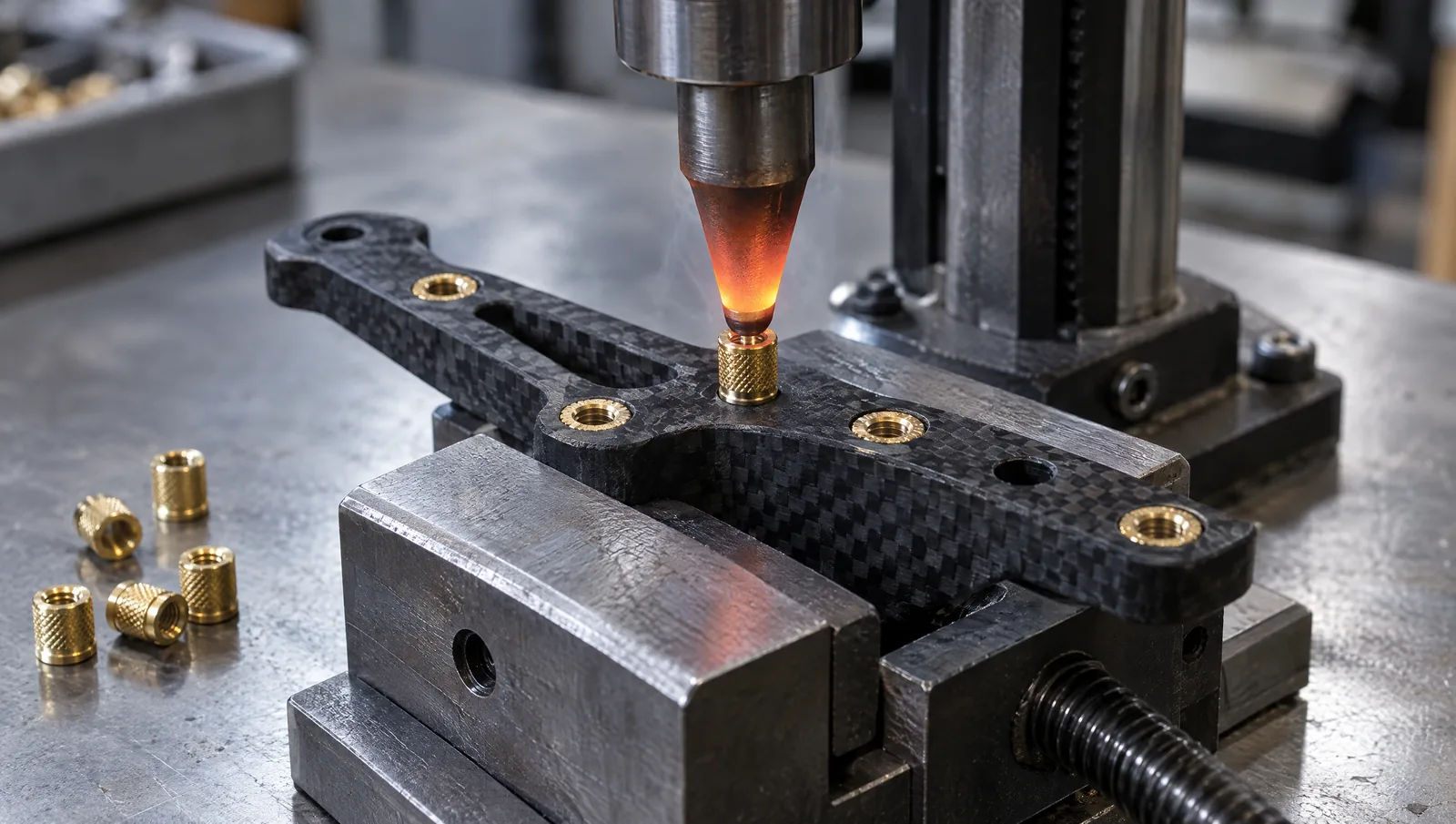

Gewindeeinsätze aus Messing setzen wir warm ein. Sie schrauben die Teile direkt an den Rahmen.
Neues Werkzeug, passender Satz
- Daten senden: STEP des Formteils, dazu Rahmen oder Schnittstelle und die Temperatur am Greifpunkt.
- Konstruktion: Wir legen Nester, Finger und Halter an und schicken Ihnen das Modell zur Freigabe.
- Druck und Montage: Wir drucken, setzen die Gewindeeinsätze und prüfen die Maße.
- Lieferung: mit Prüfbericht. Die Daten bleiben im Backen-Archiv – für den Ersatzsatz oder das nächste Werkzeug.
Mit Modell für Ihre Simulation: STEP und STL mit Masse und Schwerpunkt, ohne Aufpreis.
Werkstoff nach Temperatur am Greifpunkt
Formteile kommen warm aus dem Werkzeug. Deshalb fragen wir vor jedem Satz die Temperatur am Greifpunkt ab oder messen sie bei Ihnen.
| Werkstoff | Einsatz bis etwa | Wofür |
|---|---|---|
| PAHT-CF | 55 °C | Finger und Halter, steif, zieht wenig Wasser. |
| PC | 85 °C | Nester in Werkzeugnähe, warme Formteile. |
Grenzen aus den Herstellerdatenblättern, mit Abstand zur Erweichung. Liegt der Greifpunkt darüber, sagen wir es Ihnen vor dem Angebot.
Ein Satz, ein Angebot
Der Preis richtet sich nach Zahl und Größe der Teile im Satz und danach, ob wir konstruieren oder nach Ihrem Modell drucken. Sie bekommen ihn im Angebot zu Ihrer STEP-Datei. Der Nachdruck eines archivierten Satzes kostet keine Konstruktion mehr.
Netto zzgl. USt.
Häufige Fragen
Welche Daten brauchen Sie?
Die STEP-Datei des Formteils, die Maße oder ein Modell Ihres Rahmens bzw. der Schnittstelle und die Temperatur am Greifpunkt. Ein Foto vom vorhandenen Greifer hilft.
Wie warm darf das Formteil sein?
Mit PC bis etwa 85 °C am Greifpunkt, mit PAHT-CF bis etwa 55 °C. Liegt es darüber, sagen wir das vor dem Angebot.
Bauen Sie auch den Rahmen?
Wir drucken die Teile, die am Rahmen sitzen. Rahmen, Sauger und Sensoren bleiben Ihre oder die Ihres Lieferanten.
Sind die Teile lebensmitteltauglich?
Nur wenn der Werkstoff ein Zertifikat dafür hat. Das klären wir vor dem Angebot – ohne Zertifikat sagen wir es nicht zu.
Was Sie vor der ersten Datei wissen wollen
Ihre Daten bleiben Ihre
Zeichnungen und Modelle nutzen wir nur für Ihren Auftrag (AGB § 3). Eine Geheimhaltungsvereinbarung schließen wir auf Wunsch vor dem ersten Datenaustausch – gern mit Ihrer Vorlage.
Daten in Deutschland
Upload über unseren eigenen Server in Deutschland, kein Tracking. Dateien werden dort nach der Übernahme ins Auftragssystem gelöscht.
STEP, IGES, STL, 3MF
Native CAD-Formate (SolidWorks, Inventor, Fusion, NX) bitte als STEP exportieren. Zeichnung als PDF für Toleranzen und Passungen.
Prüfbericht je Lieferung
Soll, Ist und Prüfmittel; Stichprobe nach DIN ISO 2859-1. Werkstoffdatenblätter und – soweit vom Hersteller vorhanden – REACH- und RoHS-Erklärungen auf Anfrage.
Auf Rechnung, 14 Tage
Zahlung ohne Abzug innerhalb von 14 Tagen. Jede Rechnung als E-Rechnung (ZUGFeRD) – direkt in Ihre Kreditorenbuchhaltung.
Ein Ansprechpartner
Konstruktion, Fertigung und Rechnung aus einer Hand, auf Deutsch und Englisch. Lieferanten-Selbstauskunft füllen wir aus.
Entnahmegreifer-Satz anfragen
STEP des Formteils anhängen, Rahmen und Temperatur nennen. Wir melden uns mit Rückfragen oder dem Angebot.
