Konturbacken, die genau zu Ihrem Teil passen
Aus Ihrer STEP-Datei konstruiert, in PAHT-CF oder PC gedruckt, mit Gewindeeinsätzen und Prüfbericht. Typisch zwei bis drei Arbeitstage nach Freigabe.
Neues Teil, neue Backen – in Tagen statt Wochen
Gefräste Konturbacken brauchen Konstruktion, Fräszeit und oft Wochen. Gedruckt kommt die Kontur direkt aus der STEP-Datei, der Druck läuft über Nacht, und bei Verschleiß ist das nächste Paar schnell nachgedruckt.
- Formschluss statt Reibung: Die Kontur trägt das Teil, es kippt nicht.
- Zentriert sich selbst: Einführfase, jede Position gleich.
- Schont Oberflächen: große Anlage, auf Wunsch TPU-Polster.
- Leicht: PAHT-CF wiegt weniger als die Hälfte von Aluminium.
- Nachbestellbar: Zeichnung und Druckdatei bleiben am Artikel.

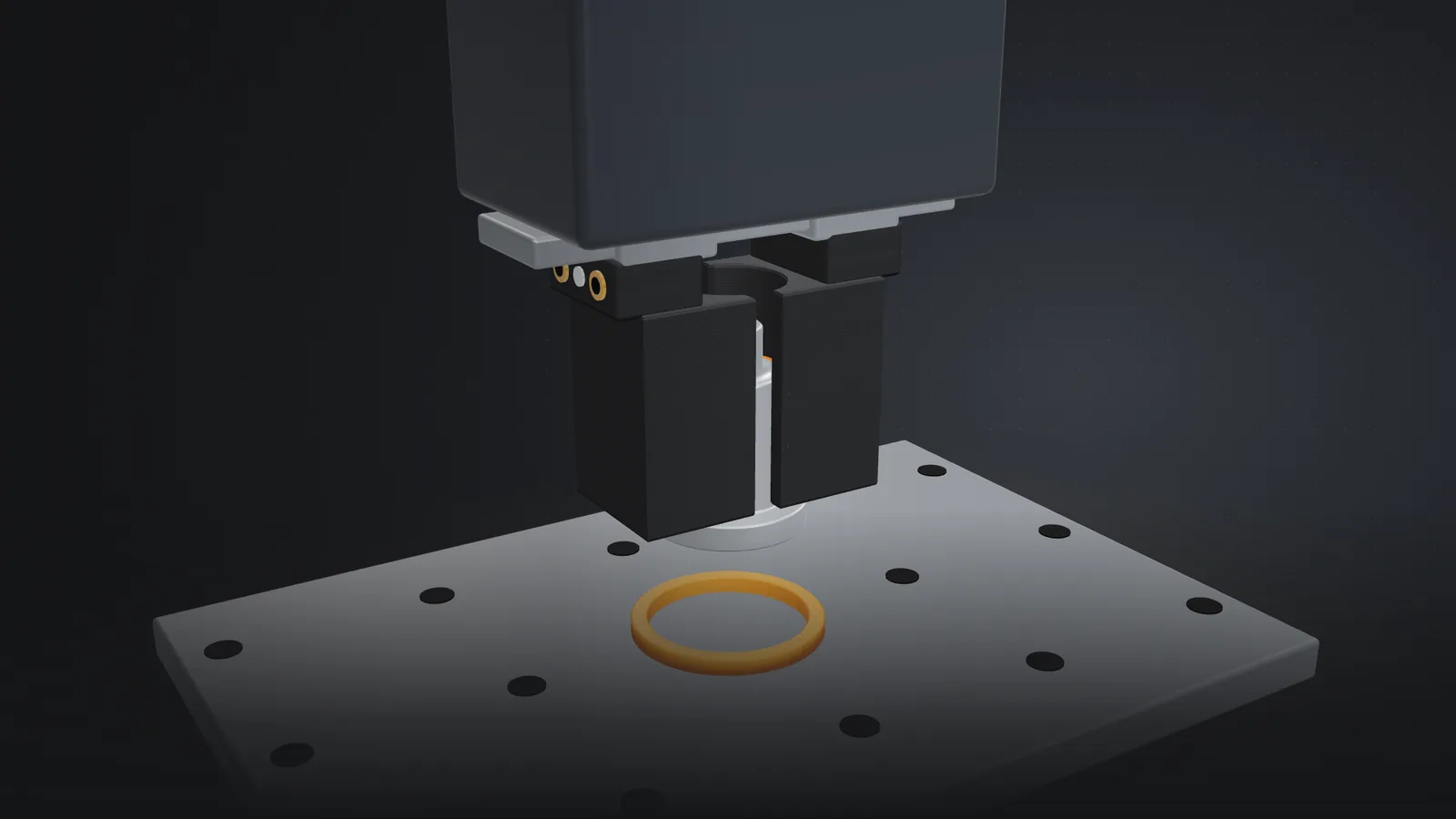

3D-Darstellung.
Wie wir eine Backe konstruieren
Gewinde aus Messing
Warm gesetzte Einsätze statt gedruckter Gewinde – hält auch nach vielen Wechseln.
Lage aus Stahl
Stiftbohrungen mit Untermaß gedruckt und aufgerieben – die Passung kommt aus Metall.
Schichten in Kraftrichtung
Druckrichtung nach der Belastung, Fingerlänge und Momente nach Greifer-Datenblatt.
Werkstoff nach Temperatur am Greifpunkt
| Werkstoff | Einsatz bis etwa | Wofür |
|---|---|---|
| PAHT-CF | 55 °C | Tragende Backen, unsere Standardwahl. Steif, zieht wenig Wasser. |
| PET-CF | 61 °C | Maßstabile Nester und Aufnahmen, auch feucht. |
| PC | 85 °C | Wärme in Werkzeugnähe, warme Spritzgussteile. |
| TPU | – | Greifpolster als eigenes Teil für empfindliche Oberflächen. |
Grenzen aus den Herstellerdatenblättern, mit Abstand zur Erweichung.
Aus echten Anfragen
Welche Daten brauchen Sie?
STEP-Datei des Werkstücks, Greifertyp, Greifkraft, Temperatur am Greifpunkt und Stückzahl. Eine Zeichnung hilft, ist aber kein Muss.
Wir haben nur ein Musterteil, keine CAD-Daten.
Einfache Geometrien messen wir von Hand und konstruieren nach. Freiformflächen brauchen eine STEP-Datei.
Hält eine gedruckte Backe so lange wie eine gefräste?
Das hängt von Last, Temperatur und Werkstück ab – wir nennen keine Zahl, die wir nicht gemessen haben. Ein Paar ist dafür in Tagen ersetzt.
Was kostet ein Paar?
Beim ersten Paar vor allem die Konstruktion. Das Wiederholpaar kostet nur Druck, Prüfung und Versand – im Kundenkonto mit einem Klick.
